Kolory przewodów elektrycznych - jak bezpiecznie podłączyć lampę
Nowa lampa czeka na zawieszenie, a Ty patrzysz na trzy kolorowe przewody wystające z sufitu i zastanawiasz się, który z nich gdzie podłączyć? To najczęstszy moment wahania przy samodzielnym montażu oświetlenia – i całe szczęście, bo oznacza, że podchodzisz do tematu z rozwagą. Kolory przewodów elektrycznych są ściśle znormalizowane, więc gdy już raz zapamiętasz zasadę, podłączenie kolejnej lampy zajmie Ci dosłownie kilka minut. W tym poradniku pokazujemy, co oznacza każdy kolor, jak rozpoznać przewody w starszej instalacji oraz jak krok po kroku bezpiecznie podłączyć lampę wiszącą, żyrandol czy plafon.
Dlaczego znajomość kolorów przewodów jest tak ważna
Instalacja elektryczna w mieszkaniu pracuje pod napięciem 230V, które przy nieprawidłowym podłączeniu może spowodować porażenie prądem, zwarcie lub uszkodzenie nowej lampy jeszcze przed pierwszym włączeniem. Dlatego zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że dokładnie wiesz, z czym masz do czynienia. Producenci instalacji elektrycznych trzymają się jednolitego systemu oznaczeń kolorystycznych właśnie po to, by ograniczyć ryzyko pomyłki – i to ta norma jest Twoim najlepszym punktem odniesienia.
Ryzyko porażenia prądem i zwarcia
Pomylenie przewodu fazowego z neutralnym najczęściej nie od razu daje efekt w postaci porażenia – część opraw zadziała nawet przy odwróconej fazie. Prawdziwe zagrożenie pojawia się w momencie serwisowania lub wymiany żarówki, gdy dotykasz elementów lampy będąc przekonanym, że są bez napięcia, a w rzeczywistości nie są. Nieprawidłowe podłączenie uziemienia z kolei może sprawić, że w razie awarii metalowa obudowa lampy pozostanie pod napięciem.
Kiedy koniecznie wezwać elektryka
Jeśli Twoja instalacja pochodzi sprzed lat 60. i nie masz pewności co do stanu przewodów, jeśli w mieszkaniu nie ma uziemienia, albo jeśli podłączasz lampę do obwodu z więcej niż dwoma włącznikami (np. włącznik schodowy lub włącznik podwójny) i nie czujesz się pewnie – to sytuacje, w których lepiej zlecić montaż uprawnionemu elektrykowi. Koszt takiej usługi jest niewielki w porównaniu do ryzyka.
Kolory przewodów w polskiej instalacji – ściąga
Obowiązująca norma (PN-HD 60364) definiuje trzy podstawowe funkcje przewodów w domowej instalacji elektrycznej. Poniższa tabela to ściąga, którą warto mieć otwartą na telefonie podczas montażu
| Rodzaj przewodu | Oznaczenie | Kolor izolacji | Funkcja |
|---|---|---|---|
| Przewód fazowy | L |
Brązowy (czasem czarny lub szary) |
Doprowadza napięcie 230V do odbiornika |
| Przewód neutralny | N | Niebieski | Zamyka obwód, odprowadza prąd powrotny |
| Przewód ochronny | PE | Żółto-zielony (pasy) | Uziemienie – odprowadza prąd w razie awarii, chroni przed porażeniem |
Przewód fazowy (L) – brązowy lub czarny
Przewód fazowy doprowadza napięcie do odbiornika i to on jest "aktywny" – dotknięcie odizolowanego końca pod napięciem grozi porażeniem. W większości polskich instalacji ma izolację w kolorze brązowym, choć w starszych domach lub przy większej liczbie obwodów można spotkać też czarny albo szary. Jeśli w Twojej puszce znajdują się dwa przewody tego samego koloru, nie zgadujesz – sprawdzasz wskaźnikiem napięcia (patrz krok 1 poniżej).
Przewód neutralny (N) – niebieski
Przewód neutralny zamyka obwód elektryczny i odprowadza prąd z powrotem do rozdzielnicy. W standardowej instalacji ma zawsze niebieską izolację i w normalnych warunkach nie jest pod napięciem względem uziemienia – ale to nie znaczy, że można go traktować jako całkowicie bezpieczny bez wcześniejszego wyłączenia zasilania.
Przewód ochronny (PE) – żółto-zielony
Przewód uziemiający ma charakterystyczną izolację w żółto-zielone pasy i nie da się go pomylić z żadnym innym. Jego zadaniem jest odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji lub zwarcia w obudowie lampy – dzięki temu zadziała wyłącznik różnicowoprądowy, zanim dojdzie do porażenia. Nie wszystkie lampy wymagają podłączenia uziemienia – dotyczy to głównie opraw z metalową obudową (patrz FAQ).
Starsze instalacje – jak rozpoznać przewody bez oznaczeń kolorystycznych
W instalacjach sprzed kilkudziesięciu lat kolory bywają wyblakłe, a czasem stosowano zupełnie inny standard (np. czerwony jako faza). W takiej sytuacji jedynym pewnym sposobem jest użycie wskaźnika napięcia (śrubokręt neonowy lub tester bezdotykowy) – nigdy nie zakładaj koloru "na oko", jeśli instalacja jest stara lub nieoznaczona w sposób budzący wątpliwości.
Ile żył ma przewód do lampy? 2, 3 czy 4 – różnice i zasady podłączenia
Nie każda puszka sufitowa wygląda tak samo. W zależności od wieku instalacji, rodzaju oprawy i liczby obwodów sterowania z sufitu może wystawać różna liczba żył. Najczęściej spotkasz warianty dwu-, trzy- lub czteroprzewodowy – każdy z nich podłącza się nieco inaczej, choć zasada kolorów pozostaje ta sama.
Przewód 2-żyłowy (L + N) – starsze instalacje i lampy klasy II
W budynkach wznoszonych przed powszechnym wprowadzeniem uziemienia z sufitu wychodzą tylko dwie żyły: fazowa (brązowa) i neutralna (niebieska), bez przewodu ochronnego. Z takim samym układem spotkasz się też, montując lampy w klasie ochronności II – w pełni plastikowe oprawy bez dostępnych dotykiem elementów metalowych (oznaczone symbolem podwójnego kwadratu na tabliczce znamionowej) nie wymagają uziemienia, nawet jeśli instalacja je posiada. W obu przypadkach podłączasz wyłącznie fazę i zero – dokładnie tak, jak w kroku 2 poniżej.
Przewód 3-żyłowy (L + N + PE) – standard we współczesnych instalacjach
To najczęściej spotykany wariant w mieszkaniach wykończonych po 2000 roku i we wszystkich nowych budynkach. Trzy żyły – fazowa, neutralna i ochronna – pozwalają podłączyć zarówno lampy klasy I, wymagające uziemienia ze względu na metalową obudowę, jak i lampy klasy II, w których przewód PE po prostu izolujesz i zostawiasz nieużywany w puszce. To wariant opisany krok po kroku w kolejnej części poradnika.
Przewód 4-żyłowy – dwa niezależne obwody w jednej oprawie
Czwarta żyła pojawia się zwykle tam, gdzie z jednego punktu sufitowego sterujesz dwoma niezależnymi obwodami światła – na przykład żyrandolem z dwiema grupami żarówek podłączonym do włącznika podwójnego (świecznikowego), albo lampą z osobno załączanym oświetleniem głównym i dekoracyjnym. W takiej puszce znajdziesz wspólny przewód neutralny (niebieski), przewód ochronny (żółto-zielony) oraz dwie osobne żyły fazowe, oznaczane opisowo jako L1 i L2 – często obie w kolorze brązowym lub jedna brązowa, druga czarna albo szara. Każdą z nich podłączasz do osobnej grupy żarówek w oprawie. Jeśli w puszce widzisz więcej niż trzy żyły i nie masz stuprocentowej pewności, która jest którą fazą, koniecznie sprawdź każdą z nich osobno testerem napięcia – nigdy nie zakładaj przypisania wyłącznie na podstawie koloru.
Co zrobić, gdy liczba żył w puszce nie zgadza się z liczbą zacisków w lampie
Czasem lampa ma mniej zacisków niż żył w suficie – np. oprawa 2-żyłowa podłączana do instalacji 3-żyłowej. W takiej sytuacji nadmiarowy przewód ochronny po prostu izolujesz taśmą i chowasz w puszce, nie łącząc go z niczym. Poważniejsza jest sytuacja odwrotna: lampa wymaga uziemienia (klasa ochronności I), a w puszce go nie ma. Nie należy wtedy "na siłę" montować takiej oprawy – lepiej wybrać model w klasie ochronności II lub zlecić doprowadzenie uziemienia elektrykowi.

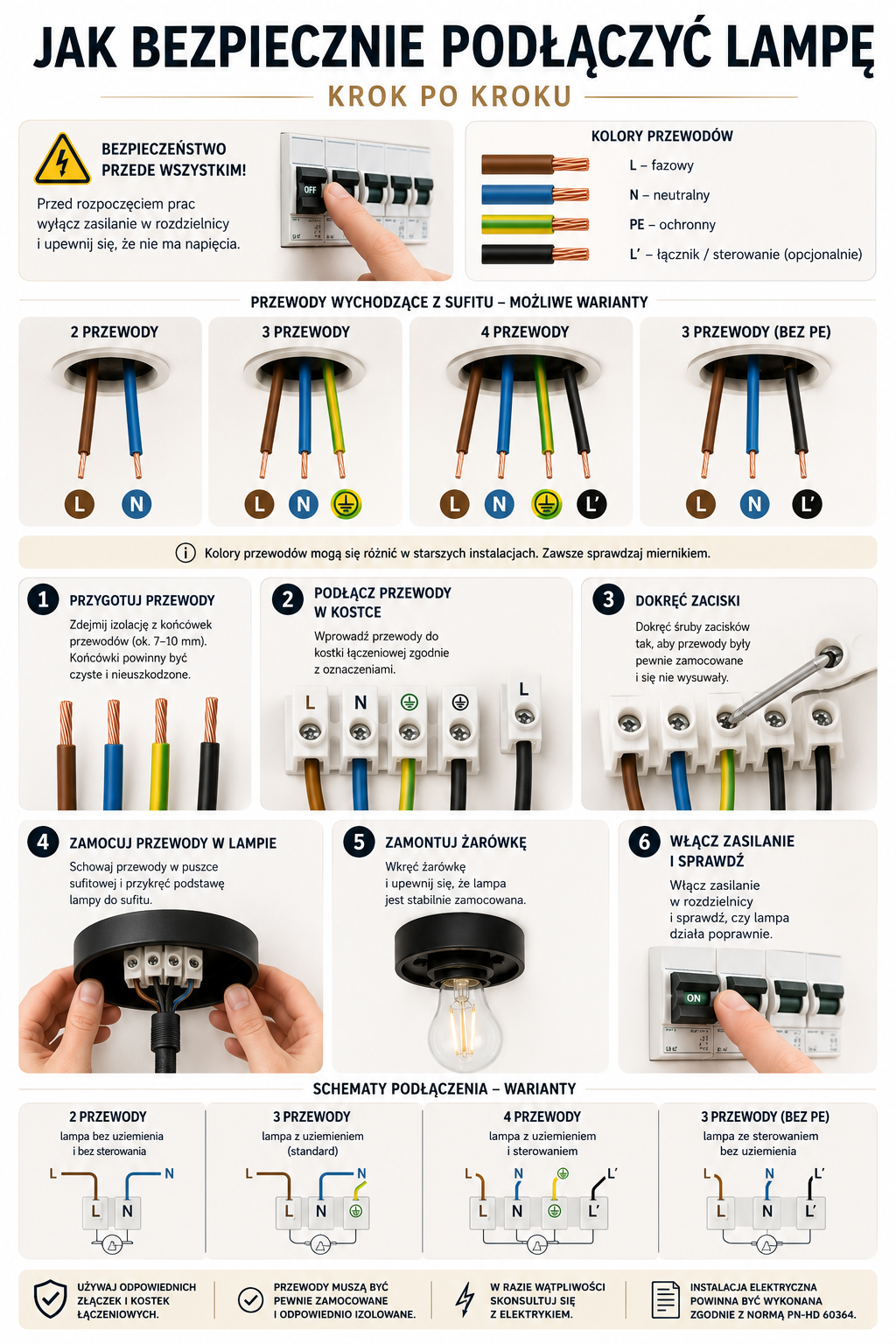

Jak podłączyć lampę krok po kroku
Krok 1: Wyłączenie zasilania i sprawdzenie napięcia
Wyłącz odpowiedni bezpiecznik w skrzynce elektrycznej, a nie tylko włącznik na ścianie. Następnie użyj śrubokręta neonowego lub testera napięcia, dotykając nim każdego przewodu w puszce sufitowej – żaden nie powinien wskazywać obecności napięcia. To jedyny sposób, by mieć stuprocentową pewność, że instalacja jest bezpieczna.
Krok 2: Podłączenie żyły fazowej i neutralnej do zacisków
Połącz przewód fazowy (brązowy) z odpowiednim zaciskiem lampy, a przewód neutralny (niebieski) z drugim. W większości nowoczesnych opraw kolejność faza/zero nie ma znaczenia dla działania lampy – ważne jest tylko, by nie pomylić ich z uziemieniem. Kostki elektryczne lub złączki szybkiego montażu (tzw. wago) z kategorii akcesoria do oświetlenia wewnętrznego znacznie ułatwiają i zabezpieczają połączenie w porównaniu do skręcania gołych żył.
Krok 3: Podłączenie uziemienia (jeśli lampa tego wymaga)
Jeśli oprawa ma trzeci zacisk oznaczony symbolem uziemienia, podłącz do niego żółto-zielony przewód ochronny z puszki sufitowej. Lampy w pełni wykonane z materiałów nieprzewodzących (np. plastikowe klosze bez metalowych elementów dostępnych dotykiem) często nie mają takiego zacisku – w takim przypadku przewód PE z instalacji zwykle zabezpiecza się izolacyjnie i pozostawia w puszce, bez podłączania.
Krok 4: Sprawdzenie stabilności mocowania przed włączeniem prądu
Zanim włączysz bezpiecznik, upewnij się, że stelaż lub hak mocujący lampę do sufitu jest dokręcony, klosz założony prawidłowo, a żadne odsłonięte żyły się nie stykają. Dopiero wtedy włącz zasilanie i przetestuj działanie lampy włącznikiem ściennym.
Najczęstsze błędy przy podłączaniu lamp
- Pozostawienie gołych, nieizolowanych końcówek przewodów stykających się z obudową lampy lub sufitem.
- Podłączenie przewodu ochronnego (PE) do zacisku fazowego lub neutralnego zamiast uziemienia.
- Sprawdzanie napięcia "na czuja" zamiast testerem – zwłaszcza w starszych instalacjach o niepewnym oznaczeniu kolorów.
- Zbyt luźne skręcenie żył bez kostki lub złączki, co z czasem prowadzi do przegrzewania się połączenia.
- Montaż ciężkiego żyrandola na haku przeznaczonym tylko do lekkich opraw – warto to sprawdzić przy okazji lektury poradnika o wysokości zawieszania lamp wiszących.
- Podłączenie lamp ściennych / kinkietów bez uwzględnienia dodatkowego przewodu do włącznika, jeśli oprawa go wymaga.
Kiedy potrzebujesz elektryka, a kiedy poradzisz sobie sam
Podłączenie pojedynczej lampy do istniejącego, oznaczonego kolorystycznie obwodu to zadanie, z którym poradzi sobie większość osób po lekturze tego poradnika. Inaczej wygląda sytuacja, gdy: instalacja jest stara i nieoznaczona, w grę wchodzi dodatkowy obwód lub przeróbka włącznika schodowego albo podwójnego, montujesz oświetlenie w łazience blisko stref wilgotnych, albo po prostu nie czujesz się pewnie z narzędziami elektrycznymi. W takich przypadkach bezpieczniej i szybciej będzie zlecić montaż uprawnionemu elektrykowi.
Najczęściej zadawane pytania
W większości prostych opraw (żarówka w oprawce, brak elektroniki) lampa zadziała poprawnie nawet przy zamienionych przewodach fazowym i neutralnym – w domowej instalacji jednofazowej to połączenie jest zwykle symetryczne pod względem działania odbiornika. Ryzyko pojawia się przy serwisowaniu: jeśli założysz, że dany przewód jest zerem tylko dlatego, że tak go podłączyłeś, a w rzeczywistości okablowanie w puszce jest inne, możesz dotknąć przewodu pod napięciem będąc przekonanym o jego bezpieczeństwie. Dlatego zawsze testuj napięcie przed dotknięciem gołych żył, niezależnie od tego, jak lampa została wcześniej podłączona.
Nie. Uziemienia (przewodu PE) wymagają przede wszystkim oprawy z dostępnymi dotykiem elementami metalowymi – klasa ochronności I. Lampy w całości plastikowe lub z podwójną izolacją (klasa ochronności II, oznaczana symbolem podwójnego kwadratu na tabliczce znamionowej) nie mają zacisku uziemiającego i nie wymagają jego podłączenia – dotyczy to np. wielu lamp sufitowych z tworzywa. Jeśli Twoja oprawa nie ma trzeciego zacisku, przewód ochronny z instalacji zwykle zabezpiecza się i pozostawia nieużywany w puszce sufitowej.
To zależy od wieku instalacji i rodzaju oprawy. Dwie żyły (faza + zero) spotkasz w starszym budownictwie bez uziemienia oraz przy lampach klasy II. Trzy żyły (faza + zero + uziemienie) to dziś standard w większości mieszkań. Cztery żyły pojawiają się przy oprawach z dwoma niezależnie sterowanymi obwodami światła, np. żyrandolem podłączonym do włącznika podwójnego.
Najpewniejszym sposobem jest wyłączenie odpowiedniego bezpiecznika w rozdzielnicy, a następnie sprawdzenie każdego przewodu w puszce sufitowej testerem napięcia (śrubokrętem neonowym lub testerem bezdotykowym). Sam wyłącznik ścienny nie wystarczy, ponieważ w niektórych instalacjach przerywa on tylko przewód fazowy, a przewód neutralny może pozostawać podłączony do sieci.
W budynkach sprzed kilkudziesięciu lat przewody bywają pozbawione uziemienia (instalacje dwużyłowe), a kolory izolacji mogły odbiegać od dzisiejszej normy lub wyblaknąć na tyle, że trudno je jednoznacznie rozróżnić. W takich przypadkach absolutnie kluczowe jest sprawdzenie napięcia testerem przed jakąkolwiek ingerencją, a przy braku uziemienia warto rozważyć konsultację z elektrykiem, zwłaszcza przy montażu opraw metalowych czy oświetlenia podtynkowego.
